نمایشگر میزان شارژ باتری لیتیومی

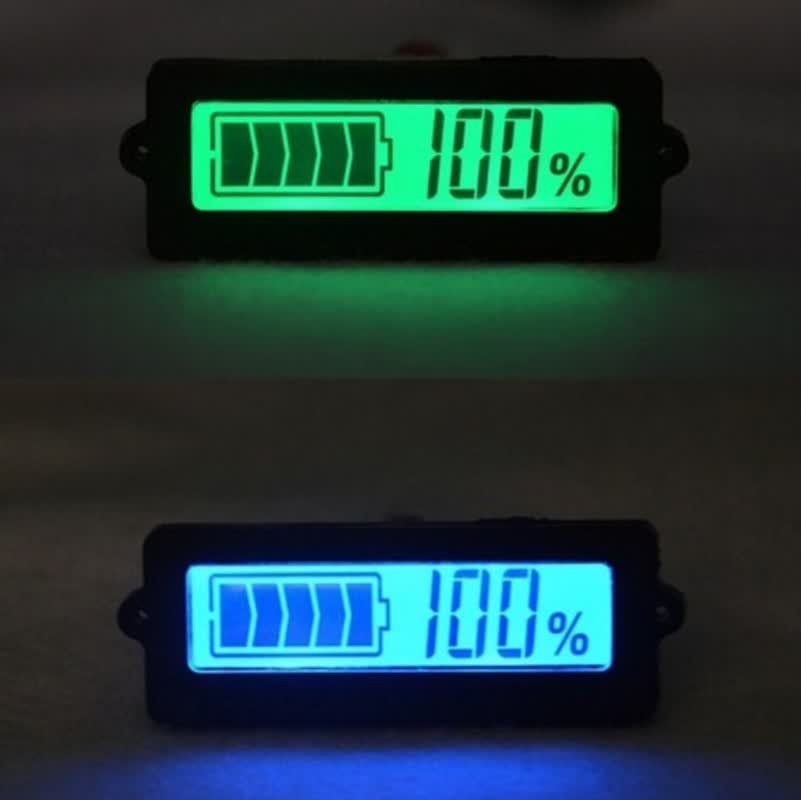

ماژول نمایشگر میزان شارژ باتری لیتیومی 1 تا 8 سل در واقع یک ولت متر گرافیکی می باشند که برای نمایش سطح شارژ باتری های لیتومی به صورت گرافیکی مورد استفاده قرار می گیرد. این محصول یک ماژول نمایش سطح شارژ مخصوص باتری های لیتیومی 1 سل تا 8 سل میباشد. برای مشخص کردن تعداد سل های باتری لیتیومی پدهایی روی ماژول قرار داده شده است. برای باتری با یک تعداد سل مشخص باید پدهای مربوط به آن را لحیم کرده و میزان شارژ باتری را روی نمایشگر مشاهده کنید. برای مثال اگر باتری لیتیومی شما 3 سل است باید پدهای مربوط به S3 را لحیم کنید تا میزان شارژ باتری به درستی روی نمایشگر نشان داده شود. رنگ علامت باتری قرمز و رنگ بلوک های نشانگر میزان شارژ آبی می باشد . برای اتصال باتری به ماژول دو پد بر روی ماژول قرار داده شده . پدی که با علامت مثبت مشخص شده به مثبت باتری و پدی که با علامت منفی مشخص شده به منفی باتری متصل می شود
